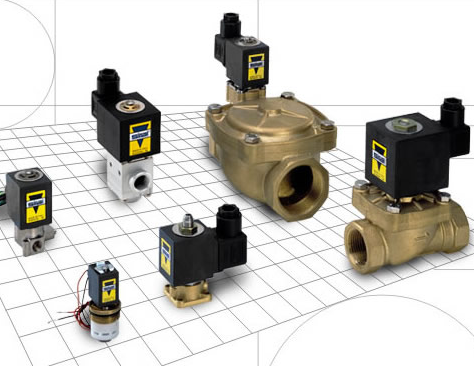

sirai两通常闭直动式电磁阀-常规

质量稳定：实行全过程质量监控，细致入微，全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户！
交货快捷：先进生产流水线，充足的备货，缩短了交货期！

销售热线
021-37013235 13621973906

图文传真
37013235-818

产品描述服务承诺订货流程温馨提示

SIRAI™ 电磁阀适用于非侵蚀性液体和与阀门密封材料相容的气体介质。最大可承受黏性为5°E (37 cStokes 或者 mm2/s)。周围最低温度为–10°C。周围最高温度为："A"和"F"线圈60°C，"H"线圈80°C。相应阀门介质的最低温度和最高温度已列于表中。需要注意的是：在周围环境温度非常低的情况下，介质会凝固并损害电磁阀。

材料
阀体采用的是OT58 brass, 一般带有雌性G螺纹端口 , (ISO228)。内部和导管采用的是不锈钢。涂抹于密封处的材料则采用了：NBR (nitrile-butylene elastomer,丁腈橡胶)，FPM (fluorocarbon elastomer，氟橡胶)，PTFE (reinforced polytetrafluorethylene，聚四氟乙烯)，EPDM(ethylene-propylene elastomer，乙丙橡胶)，INOX (stainless steel，不锈钢)，RUB (synthetic corundum on stainless steel，人造宝石 )

线圈
依照欧共体标准，主要采用73/23CEE和在此基础上稍作修改的93/68EEC。线圈使用经聚酯树脂真空浸渍的"H"等级金属丝缠绕。其使用的绝缘材料为"F"等级绝缘材料（155°C），此材料封装在玻璃纤维中，以PBT（聚对苯二甲酸丁二醇酯）加固或者"H"等级绝缘材料(180°C)，同样封装在玻璃纤维中，以PPS（聚苯硫醚）加固，或者用于脉冲控制类别的"A"等级绝缘材料(105°C)，以PP-VO（自熄性聚丙烯）封装。

标准电气连接器（2poles plus earth）适用于Z1-Z5-Z6-Z8-Z9 型线圈，DIN 43650连接器适用Z1-Z5-Z9型线圈。除了Z0型线圈是专为2,8x0,5而设计, 需要快速连接器或微型插头连接器外，其余类型的线圈都适用于6.3x0,8。防护等级为IP65 EN60529(DIN43650) 的线圈正好适合插头连接器。除了特定类别外，所有的线圈都得到了SEV-ASE（Swiss）的许可并适用于连续工作（ED100%）。

电压
标准：交流电下为24-110-220-230V/50HZ，直流电下为12-24V。其他电压和频率是按照相应主体的最小值来提供的。电压可承受波动范围：交流电为+10%-15%；直流电为+10%-5%。脉冲控制的标准电压：6-12V；可承受波动范围：±10%。

流动率
每个阀门的流量系数Kv是有指示的，因此流量Q可以估算为压力降的函数（见图表或公式）。Kv代表水的流速，用m3/h表示，指在5°C 到30°C的温度之间，水在1巴压力降下通过电磁阀的速度（标准VDI/VDE2173）。

反应时间
从完全开放到完全关闭或者反过来所需要的时间，是一个关于通径的尺寸，操作系统，电压值，介质类型，相应压力、温度和压力降的函数。根据通径的直径，直动式阀门需要的反应时间为几十毫秒，先导式或强制升降（0压力）式阀门需要的则是几千毫秒。

使用寿命
电磁阀的使用寿命受压力、温度、培养基类型和电压的影响。一般来说，这些电磁阀可有效运转2百万次以上。在明确界定且经过特别处理的情况下，它们有效运转的次数还将远远超过于此。

选择
应客户的要求，我们可以为不同设计、不同材料和不同功能的特殊设备提供电磁阀。根据要求和最低数量，我们提供以下产品：不同的密封装置，镀镍(Ni-P)黄铜阀体或者符合BGA-FDA-NSF标准的一般特征的镀PTFE(聚四氟乙烯)阀体，其他类型的连接器（外螺纹、NPT等），有引线的线圈。所有产品均获得了意大利许可（IMQ），和国际许可(UL, VDE, WRC 等)。

如何订购
订货时需使用完整的产品型号，并标注清楚接口尺寸（G）、孔径（mm)，以及交流电下的电压和相应频率。（例如L177B04-Z610A1/8"x1,6V220/50-60Hz)

2/2 常闭-直动- Direct acting
G 1/8	1.2	FPM	0	28	20	28	20	0.05	-10	130	L172V07	ZB12A
G 1/8	1.2	FPM	0	28	20	28	20	0.05	-10	130	L172V03	ZB
G 1/8	1.6	NBR	0	30	20	30	20	0.09	-10	90	L177B04	Z610A	L177B05
G 1/8	1.6	FPM	0	30	0	30	0	0.09	0	130	L120V04	ZA32A
G 1/8	1.6	FPM	0	20	12	20	12	0.08	-10	130	L172V07	ZB12A
G 1/8	1.6	FPM	0	20	12	20	12	0.08	-10	130	L172V03	ZB
G 1/8	1.6	FPM	0	10	10	10	10	0.09	0	130	L123V01	ZA30A
G 1/8	1.6	FPM	0	30	30	30	30	0.09	0	130	L120V04	ZA30A
G 1/8	1.6	FPM	0	30	30	30	30	0.045	0	130	L120V03	ZA30A
G 1/8	1.6	FPM	0	30	0	30	0	0.19	0	130	L120V02	ZA32A
G 1/8	1.6	FPM	0	30	30	30	30	0.19	0	130	L120V02	ZA30A	L120V06
G 1/8	1.6	FPM	0	30	20	30	20	0.09	0	130	L177V04	Z610A	L177V05
G 1/8	2	FPM	0	15	6	15	6	0.11	-10	130	L172V03	ZB
G 1/8	2	FPM	0	15	6	15	6	0.11	-10	130	L172V07	ZB12A
G 1/8	2.3	FPM	0	16	0	16	0	0.15	0	130	L120V04	ZA32A
G 1/8	2.3	FPM	0	10	10	10	10	0.15	0	130	L123V01	ZA30A
G 1/8	2.3	FPM	0	16	0	16	0	0.15	0	130	L120V02	ZA32A
G 1/8	2.3	FPM	0	13	6	12	5	0.14	0	130	L177V04	Z610A	L177V05
G 1/8	2.3	NBR	0	13	6	12	5	0.14	-10	90	L177B04	Z610A	L177B05
G 1/8	2.3	EPDM	0	13	6	12	5	0.14	-10	140	L177D04	Z610A	L177D05
G 1/8	2.3	FPM	0	20	16	20	16	0.15	0	130	L120V04	ZA30A
G 1/8	2.3	FPM	0	20	16	20	16	0.15	0	130	L120V07	ZA30A
G 1/8	2.3	FPM	0	20	16	20	16	0.15	0	130	L120V02	ZA30A	L120V06
G 1/8	2.4	FPM	0	12	4	12	4	0.13	-10	130	L172V03	ZB
G 1/8	2.4	FPM	0	12	4	12	4	0.13	-10	130	L172V07	ZB12A
G 1/8	2.7	FPM	0	7	1.5	7	1.5	0.2	-10	130		ZB	L174V08
G 1/8	2.7	FPM	0	7	1.5	7	1.5	0.2	-10	130		ZB	L174V04
G 1/8	2.7	EPDM	0	7	1.5	7	1.5	0.2	-10	130		ZB	L174P08
G 1/8	2.7	EPDM	0	7	1.5	7	1.5	0.2	-10	130		ZB	L174P08
G 1/8	2.7	FPM	0	7	1.5	7	1.5	0.2	-10	130		ZB	L174V02
G 1/8	3	CR70N	0	20	15	20	15	0.18	-10	90	L120N02	ZA30A
G 1/8	3	FPM	0	16	0	16	0	0.18	0	130	L120V09	ZA32A
G 1/8	3	FPM	0	20	15	20	15	0.18	0	130	L120V09	ZA30A
G 1/8	3.2	FPM	0	0	5	0	5	0.25	0	130	L177V07	Z610A
G 1/8	3.2	FPM	0	5	1	5	1	0.25	0	130	L177V08	Z614A
G 1/8	3.2	FPM	0	7	1.4	6	1.2	0.25	0	130	L177V04	Z610A	L177V05
G 1/8	3.2	NBR	0	7	1.4	6	1.2	0.25	-10	90	L177B04	Z610A	L177B05
G 1/8	3.2	FPM	0	10	4	10	4	0.25	0	130	L123V01	ZA32A
1/8 NPT	3.2	NBR	0	7	1.4	6.3	1.4	0.25	-10	90		Z610A	L177B06
G 1/4	1.6	FPM	0	30	30	30	30	0.09	0	130	L121V02	ZA30A	L121V03
G 1/4	1.6	FPM	0	30	0	30	0	0.09	0	130	L121V02	ZA32A
G 1/4	2.3	NBR	0	16	0	16	0	0.15	-10	90	L121B02	ZA32A
G 1/4	2.3	FPM	0	20	16	20	16	0.15	0	130	L121V02	ZA30A	L121V03
G 1/4	2.3	FPM	0	16	0	16	0	0.15	0	130	L121V02	ZA32A
G 1/4	2.3	EPDM	0	20	16	20	16	0.15	-10	140	L121D02	ZA30A
G 1/4	2.3	NBR	0	20	16	20	16	0.15	-10	90	L121B02	ZA30A	L121B03
G 1/4	2.3	EPDM	0	16	0	16	0	0.15	-10	140	L121D02	ZA32A
G 1/4	3	FPM	0	7	0	7	0	0.25	0	130	L171V13	Z610A	L171V24
G 1/4	3	NBR	0	0	3.5	0	3.5	0.25	-10	90	L171B14	Z610A	L171B25
G 1/4	3	FPM	0	0	3.5	0	3.5	0.25	0	130	L171V14	Z610A	L171V25
G 1/4	3	NBR	0	7	0	7	0	0.25	-10	90	L171B13	Z610A	L171B24
G 1/4	3.2	FPM	0	12	4	12	4	0.3	0	130	L121V02	ZA30A	L121V03
G 1/4	3.2	NBR	0	0	7	0	7	0.3	-10	90	L121B02	ZA30E	L121B03
G 1/4	3.2	FPM	0	9	0	9	0	0.3	0	130	L121V02	ZA32A
G 1/4	3.2	FPM	0	12	4	12	4	0.3	0	130	L121V05	ZA30A
G 1/4	3.2	FPM	0	0	7	0	7	0.3	0	130	L121V05	ZA30E
G 1/4	3.2	NBR	0	12	4	12	4	0.3	-10	90	L121B02	ZA30A	L121B03
G 1/4	3.2	NBR	0	9	0	9	0	0.3	-10	90	L121B02	ZA32A
G 1/4	3.2	FPM	0	9	0	9	0	0.3	0	130	L121V05	ZA32A
G 1/4	3.2	FPM	0	0	7	0	7	0.3	0	130	L121V02	ZA30E	L121V03
G 1/4	4.5	NBR	0	2.5	0	2.5	0	0.4	-10	90	L171B13	Z610A	L171B24
G 1/4	4.5	FPM	0	2.5	0	2.5	0	0.4	0	130	L171V13	Z610A	L171V24
1/4 NPT	4.5	FPM	0	0	0.3	0	0.3	0.4	0	130		Z610A	L171V25
1/4 NPT	4.5	NBR	0	0	0.3	0	0.3	0.4	-10	90		Z610A	L171B25
G 1/4	4.5	NBR	0	6	2	6	2	0.4	-10	140	L121D02	ZA30A
G 1/4	4.5	NBR	0	0	3	0	3	0.4	-10	140	L121D02	ZA30E
G 1/4	4.5	FPM	0	6	2	6	2	0.4	0	130	L121V02	ZA30A	L121V03
G 1/4	4.5	FPM	0	0	3	0	3	0.4	0	130	L121V02	ZA30E	L121V03
G 1/4	4.5	NBR	0	8	4	8	4	0.5	-10	90	L139B08	Z130A	L139B09
G 1/4	4.5	FPM	0	8	4	8	4	0.5	0	130	L139V08	Z130A	L139V09
G 1/4	4.5	NBR	0	0	3	0	3	0.4	-10	90	L121B02	ZA30E
G 1/4	4.5	NBR	0	6	2	6	2	0.4	-10	90	L121B02	ZA30A
G 1/4	6	FPM	0	3.5	1.5	3.5	1.5	0.7	0	130	L139V08	Z130A	L139V09
G 1/4	6	NBR	0	1	0	1	0	0.65	-10	90	L171B13	Z610A	L171B24
G 1/4	6	FPM	0	1	0	1	0	0.65	0	130	L171V13	Z610A	L171V24
G 1/4	6	NBR	0	0	0.3	0	0.3	0.65	-10	90	L171B14	Z610A	L171B25
G 1/4	6	FPM	0	0	0.3	0	0.3	0.65	0	130	L171V14	Z610A	L171V25
G 1/4	6	NBR	0	3.5	1.5	3.5	1.5	0.7	-10	90	L139B08	Z130A	L139B09
G 1/2	12	FPM	0	0.3	0	0.3	0	2	0	130	L113V22	ZA30A
G 1/2	12	FPM	0	0	0.2	0	0.2	2	0	130	L113V23	ZA30A
G 3/4	19	NBR	0	0	0.15	0	0.15	3.3	-10	90	L113B26	Z130N
G 3/4	19	NBR	0	0.2	0	0.2	0	4.8	-10	90	L113B20	Z130A
portagomma	1.6	FPM	0	10	10	10	10	0.09	0	130	L123V02	ZA30A
portagomma	2.3	FPM	0	10	10	10	10	0.15	0	130	L123V02	ZA30A
portagomma	3.2	FPM	0	10	4	10	4	0.25	0	130	L123V02	ZA30A
-	1.6	FPM	0	30	30	30	30	0.09	0	130	L134V06	ZA30A
-	1.6	INOX	0	0	0	30	0	0.1	-10	170	L122M02	ZA30A
-	1.6	FPM	0	20	16	20	16	0.09	0	130	L134V06	ZA30A
-	2.3	FPM	0	20	16	20	16	0.15	0	130	L134V05	ZA30A
-	2.3	FPM	0	20	16	20	16	0.15	0	130	L122V01	ZA30A
-	3	CR70N	0	20	15	20	15	0.18	-10	90	L134N05	ZA30A
TO BE WELDED	1.6	HNBR	0	20	12	20	12	0.08	-10	90	L103N01	ZB12A
TO BE WELDED	2	CR	0	15	0	15	0	0.16	-10	90	L104N02	Z610A

- Latching models
G 1/8	2.3	FPM	0	0	9	0	9	0.15	-10	85	L120V10	ZA70A

- Proportional acting
G 1/8	1.6	EPDM	0	0	0-6	0	0-6	-	-10	140	L194D01	ZB
