Type Description
0131为直动式电磁阀。根据不同的应用，可以选择各种密封材质。由于在执行机构和阀体之间采用了隔离膜片，所以该阀可用于控制腐蚀性介质，如酸液和碱液等。阀体材质为 PVC 或 PVDF。电磁线圈采用耐化学腐蚀的环氧树脂封装。所有 DC 式都带“kick and drop”电子线路，用以降低功耗。可选的电气反馈功能能够可靠地检测开关位置。与 DIN EN 17301-803 A 型电缆插头配套，该阀的安全防护等级为 IP65。
直动式介质隔离电磁阀，最大通径 DN 25
防震线圈
DC 式节能节电
采用电气位置反馈，提高安全性
手动开关结构坚固、使用方便
Direct-acting 2/2 or 3/2-way solenoid valve
• Direct-acting, media-separated valve up to DN 25
• Vibration resistant, block mounted coil system
• Energy saving power reduction for DC versions
• High safety due to electrical position feedback
• Robust, service friendly manual override
0131型电磁阀的主要功能如下：
Circuit function A 2/2-way valve, direct-acting,Normally closed
Circuit function B 2/2-way valve, direct-acting,normally open

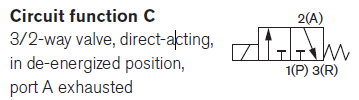

Circuit function C 3/2-way valve, direct-acting,in de-energized position,port A exhausted

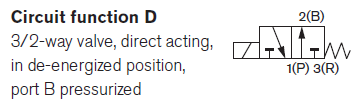

Circuit function D 3/2-way valve, direct acting,in de-energized position,port B pressurized

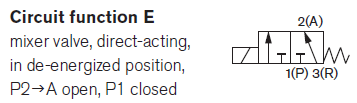

Circuit function E mixer valve, direct-acting,in de-energized position,P2gA open, P1 closed

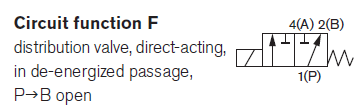

Circuit function F distribution valve, direct-acting,in de-energized passage,PgB open

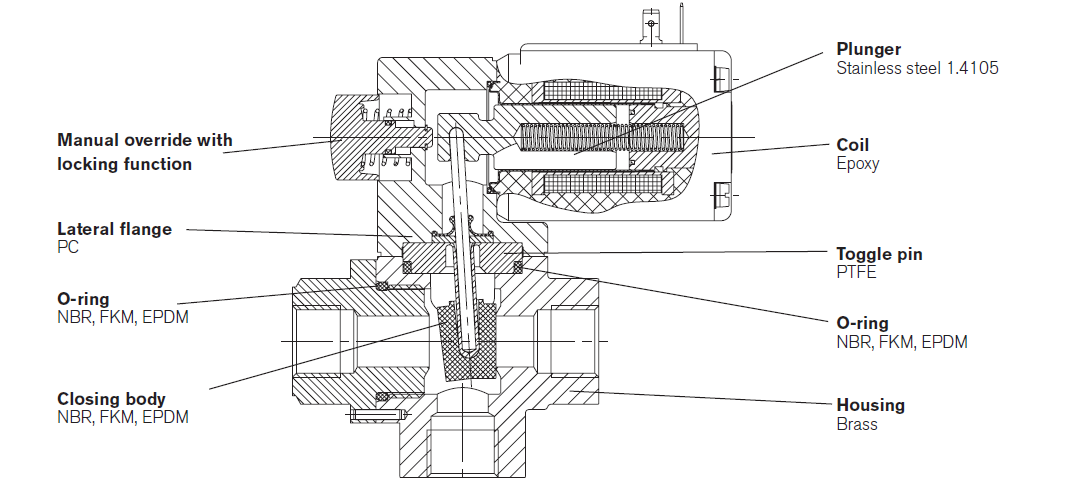

0131型电磁阀结构原理图如下：
0131型电磁阀部分订货号如下：
076537、055770、064266、052546、025876、049883、058279、052071、067076、040921、054564、046648、053634、048997、059302、062737、062481、049470、021964、051556、064025、062960、045916、062124、140798、062119、079567、172866、065194、052183、058362、052619、058710、050904、020687、042470、058363、068352、066280、208100、235041、053050、069814、058915、058900、023759、056512、056795、046949、264450、050549、056791、067832、054831、049222、056797、045225、053992、051257、041272、051748、131273、274340、197985、056281、049793、057475、053059、054102、052221、049751、063602、 048490、051685、058371、046466、050461、053807、086273、047915、052953、050443、056060、055817、056789、053882、051641、050787、058369、056794、056495、050551、051351、058361、053221、047503、045439、051969、078854、130920、255332、054053、048664、044502、025537、040549、069752、048622、059360、046643
