单个底座或气路板安装,用于安 装面连接尺寸符合 ISO 5599/1标准的标准气缸,尺寸1, 2, 3和4
单个底座
接口位于侧面, NAS-…-ISO
接口位于底部, NAU-…-ISO
气路板装配
气路板底座 NAV-…-ISO, 接口 位于底部
供货范围: 1个气路板底座, 3个 O型圈, 2个安装螺丝,带垫圈 和六角螺母
带直角式接口的底座 NAW-…-ISO,接口位于侧面
供货范围: 带直角式接口的底座,2个O型圈和4个安装螺丝
带直角式接口的底座 NAVW-…-ISO,接口位于侧面和底部供货范围: 带直角式接口的底座,3个O型圈, 2个安装螺丝,带垫圈和六角螺母

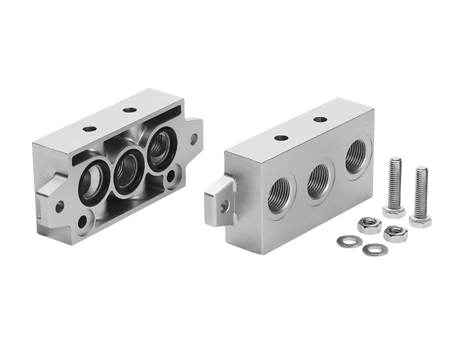

端板组件 NEV-…-ISO供货范围: 2个端板, 3个O 型圈, 2个安装螺丝,带垫圈和 六角螺母
空位盖板 NDV-…-ISO 用于盖住空位
隔离片NSC-…-ISO 用于建立压力区域,带共用管路1, 2和3
中间板 NZV-… 用于接口尺寸1和2,尺寸1和3,尺寸2和3 的气路板底座
垂直堆叠
节流板 GRO-ZP-…-ISO-B, 排气节流,用于气口 3和5中间减压板 LR-ZP-… 用于气口1, 2, 4, 2和4压力表 MA-40-16-1/8
